Planos y detalles constructivos de fachada SATE

Recopilación de 90 Planos y detalles constructivos de fachada SATE en una vivienda unifamiliar completa en formatos DWG y PDF en una vivienda ecoeficiente, en la que se emplea aislamiento SATE en fachadas y cubiertas, ventanas eficientes con marco de PVC, bomba de calor con suelo radiante y paneles fotovoltaicos. Se logra pasar de una vivienda pasiva bajo el marco normativo del CTE a vivienda activa mediante sus instalaciones. Un ejemplo para la biblioteca de detalles constructivos sate para técnicos, estudiantes y constructoras.

99,00 €

Planos de edificio de 24 viviendas

Planos completos de un edificio de 24 viviendas . Más de 50 planos en formato DWG en los que se define al completo este edificio medianero de PB+5 alturas en un solar de 370m2. La estructura se resuelve con forjado reticular y fachada con cámara acabada con revestimiento monocapa. Una ayuda o inspiración para tu próximo proyecto de viviendas.

175,00 €

Planos dwg para el proyecto de apertura de un taller mecánico con exposición y lavadero.

La reforma de un taller mecánico requiere de muchos conocimientos previos en cuanto a instalaciones, con esta colección de planos de un taller mecánico ( 11 en DWG y 3 en PDF) de un proyecto real donde se reforma y amplia para dotarlo de una zona de exposición y venta, además de un lavadero de vehículos tendrás una información muy valiosa para la redacción de tu propio proyecto.

Puedes ver todo el índice de planos abajo y una vez adquirido lo puedes descargar desde tu cuenta.

74,00 €

Planos para una clínica de fisioterapia

Conjunto de 9 planos en DWG y PDF de una clínica de fisioterapia real donde puedes ver las dimensiones de la clínica de fisiterapia, así como los planos de cumplimiento de normativas como contra incendios o accesibilidad. Ahorra tiempo y trabaja mejor descargando planos de ayuda para profesionales.

42,00 €

Planos de detalle para piscina desbordante o infinity

Conjunto de planos de detalle para ejecutar o realizar el proyecto de una piscina desbordante o tipo infinity, donde los skimmers se sustituyen por rebosaderos donde la piscina hace el efecto cascada. En total son un conjunto de 6 planos en DWG y PDF donde encontrarás el plano de la piscina, plano de detalle del armado, detalles de fontanería y electricidad junto con el de situación y emplazamiento. Todos los planos tienen una distribución de sus componentes dentro de un cajetín para ahorrar tiempo en tu trabajo.

59,00 €

Planos completos de una casa de madera de dos plantas

Planos completos de una casa de madera de dos plantas en PDF y DWG entre los que puedes encontrar un total de 27 planos donde encontrará los planos de arquitectura, planos de instalaciones, detalles constructivos y secciones para echarte una mano en tu nuevo proyecto de una casa de madera.

68,00 €

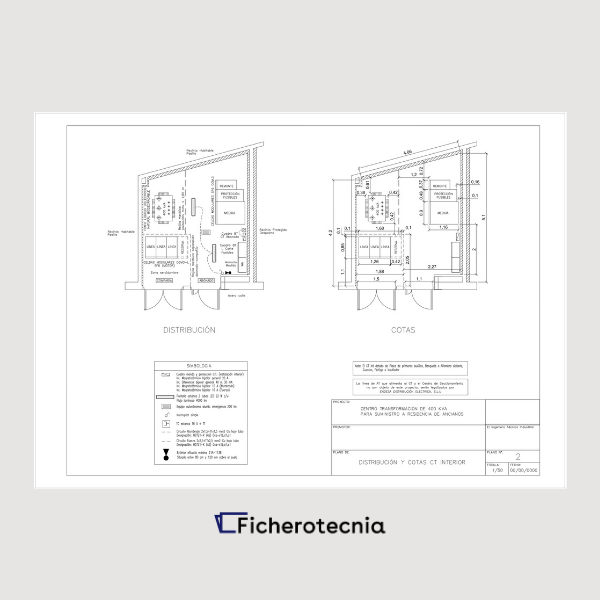

Planos de transformador de 400KV

Conjunto de 6 planos completos en dwg y pdf de la instalación de un transformador real de 400kv donde encontramos el plano de situación, distribución interior, alzados, esquema unifilar, obra civil y puesta tierra del transformador, muy completos y en base a normativa para ahorrar tiempo en tu trabajo.

40,00 €

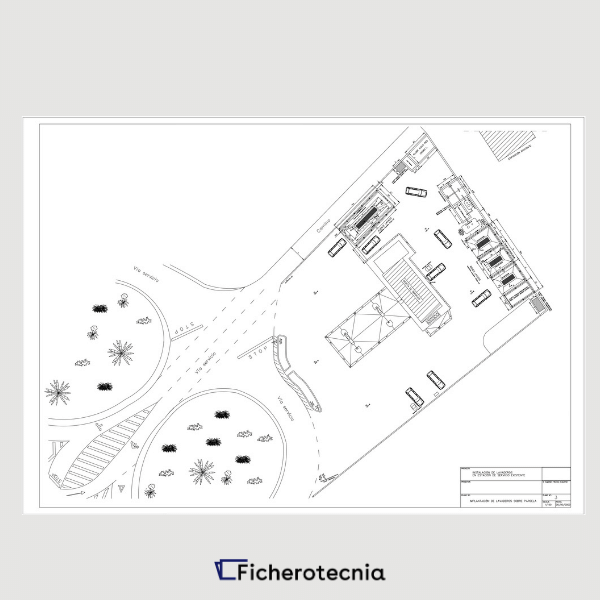

Planos de un lavadero de coches

Planos completos y reales de la implantación de un lavadero de coches, compuesto por un total de 5 planos en dwg y pdf contempla el estado actual y la zona de actuación, la implantación, la estructura, el plano de instalaciones y el esquema unifilar, unos planos muy completos y profesionales que te pueden ahorrar tiempo en tu próximo encargo.

79,00 €

Planos estructurales de un hotel realizado con containers (contenedor)

Completos planos DWG para ver un ejemplo del desarrollo de la estructura de un hotel container ejecutado en 6 plantas aterrazadas en una ladera con contenedores, los planos contemplan el despiece por planta de toda la estructura metálica y los dos cuerpos de escalera metálica que tiene los dos edificios en los que se subdivide. Valioso documento para ver como el técnico resuelve esta compelja estructura realizada con contenedores.

100,00 €

Portada planos casa container 40 pies en PDF

Planos y detalles constructivos de casa contenedor de 40 pies

Completo conjunto de planos de una casa contenedor de 40 pies tipo HIGH CUBE en PDF y DWG, formada por dos containers unidos. También incluye detalles constructivos donde se muestran detalles constructivos de los encuentros y uniones, así como el paso de instalaciones y trasdosados. En total 19 planos diferentes donde puedes ver también la distribución de la casa contenedor planteada.

79,00 €

Planos de seguridad y salud para una obra de construcción DWG

Simplifique la gestión de la seguridad en sus proyectos de construcción con nuestra colección de planos de Seguridad y Salud en formato DWG. Estos planos están diseñados para cumplir con las normativas vigentes y proporcionan una solución práctica y eficiente para arquitectos, aparejadores y profesionales de la construcción.
Contiene los equipos de protección individual o colectiva, andamios, señalización, vallados.. y un extra de Fichas EPI en pdf.
Ahorre tiempo con esta colección de Planos de Seguridad y Salud en formato dwg para confeccionar la parte gráfica en los detalles de su proyecto para una obra de construcción. Garantice la conformidad normativa con documentos estos planos personalizables que solo requieren la inclusión de los datos específicos de su proyecto.

48,00 €

Domos geodésicos dwg

Conjunto de planos dwg de 5 tipos de domos geodésicos donde poder ver su estructura geodésica tocando diversos materiales de fabricación como puede ser la madera, el pvc o el policarbonato.

49,00 €

Planos dwg de casa solariega con detalle de cubierta inclinada

Conjunto de 5 planos dwg de una casa solariega con torreón donde aparece el detalle de la cubierta inclinada y el alero de cubierta donde se rehaliza una intervención por el avanzado estado de deterioro del edificio antiguo con cubierta de taja.

54,00 €

Plano para campo de fútbol 7

Plano en dwg de un campo de futbol 7 compuesto del plano con sus dimensiones, detalles generales y otros detalles de instalaciones anexas con un total de 7 planos.

49,00 €

Planos para realizar la instalación de telecomunicaciones en un conjunto de edificios

Conjunto de 33 Planos de telecomunicaciones en DWG para realizar la instalación de telecomunicaciones en un conjunto de edificios. Contiene plano de red de acceso, red de campus, esquema RTIC (recinto de telecomunicaciones), esquema de la red horizontal, esquema de la red vertical, equipamiento repartidor y cuadro eléctrico en varias tipologias de edificios.

69,00 €

Planos dwg de la estructura de una casa de madera contralaminada

Planos en dwg de la estructura completa de una vivienda unifamiliar realizada con paneles, forjado y cubierta de vigas con madera contralaminada. Se apoya en una estructura de muros de hormigón armado semi enterrados realizado con hormigón armado.

85,00 €

En nuestra sección de Planos Arquitectónicos y de Construcción encontrarás una amplia selección de planos profesionales diseñados para satisfacer las necesidades de arquitectos, ingenieros y constructores. Estos planos incluyen detalles precisos y específicos para todo tipo de proyectos, desde viviendas unifamiliares hasta grandes desarrollos comerciales e industriales. Cada plano está disponible en formato DWG para su fácil edición en programas CAD, lo que permite su personalización según los requerimientos de cada proyecto.

Tipos de planos de arquitectura y construcción

Dentro de Ficherotecnia encontrarás una gran colección de planos de diferentes infraestructuras que se pueden personalizar para tu proyecto arquitectónico o de construcción. Algunos ejemplos que puedes descargar son:

Planos de viviendas

Ofrecemos planos completos para viviendas unifamiliares, adosadas y multifamiliares. Estos incluyen detalles de distribución interior, fachadas, secciones transversales, instalaciones eléctricas, sanitarias, y estructurales, así como planos de acabados y detalles constructivos específicos como escaleras, cubiertas y sótanos.

Planos de locales comerciales

Planos para la distribución y diseño de tiendas, restaurantes, oficinas, cafeterías y otros espacios comerciales. Incluyen la disposición de mobiliario, instalaciones eléctricas, sistemas de ventilación y climatización, y planos de emergencia. También proporcionamos detalles para la creación de terrazas exteriores, escaparates y áreas de atención al cliente.

Planos de edificios industriales

Disponemos de planos específicos para naves industriales, almacenes, y plantas de producción. Estos cubren aspectos como la distribución de maquinaria, zonas de carga y descarga, sistemas de seguridad contra incendios, iluminación industrial, y planos de cimentaciones y estructuras metálicas.

Planos para proyectos de reformas

Planos para la renovación y adecuación de espacios existentes, con soluciones adaptadas a la modernización de instalaciones, cambios de uso, y redistribución de espacios. Incluyen detalles de demolición, refuerzo estructural, nuevas instalaciones, y acabados, asegurando que cada intervención cumpla con las normativas vigentes.

Planos de urbanismo y paisajismo

También ofrecemos planos para proyectos de urbanización y paisajismo, incluyendo trazados de calles, redes de servicios públicos, zonificación de áreas verdes, y detalles de mobiliario urbano y pavimentación.

Descarga nuestros planos para tu proyecto de arquitectura o construcción

Los planos arquitectónicos y de construcción de Ficherotecnia son herramientas esenciales para garantizar que tus proyectos se realicen con precisión, profesionalismo y cumplimiento normativo. Descarga los planos que necesitas y consigue las siguientes ventajas para tu propio proyecto:

Edición y personalización: Todos nuestros planos están disponibles en formato DWG, permitiendo una edición sencilla y la adaptación a cualquier proyecto específico.
Cumplimiento normativo: Los planos están diseñados para cumplir con las normativas vigentes, asegurando que cada proyecto esté preparado para su aprobación y ejecución.
Optimización del trabajo: Con estos planos, los profesionales pueden ahorrar tiempo en la creación de documentos técnicos, centrándose en la ejecución del proyecto.
